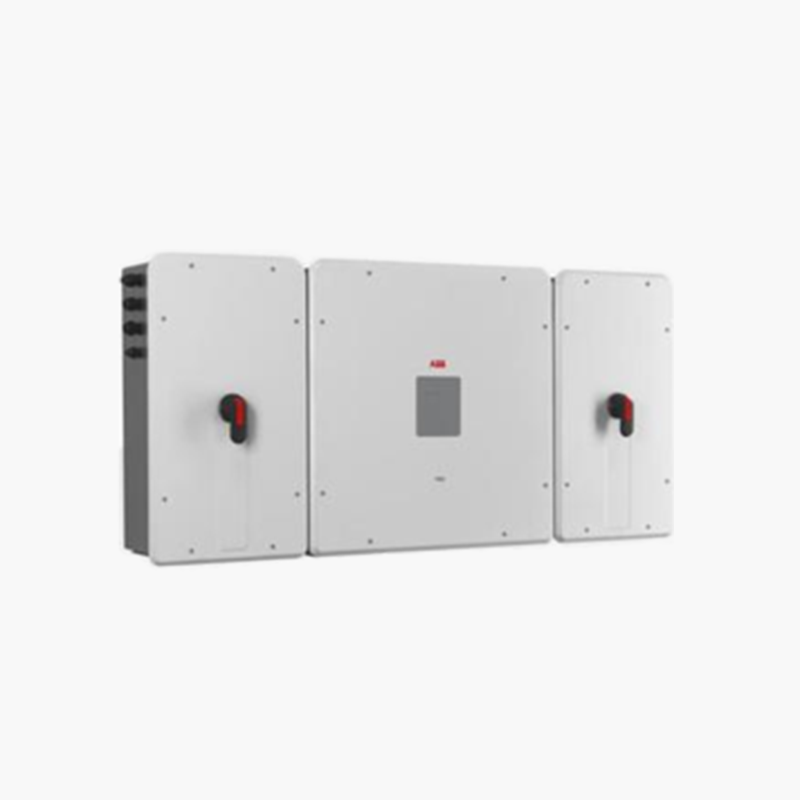

PVS-60-TL-US

Descripción:

  • Diseño de paisaje modular para garantizar la máxima flexibilidad.
  • CA y CD independientes y compartimientos configurables aumentan la facilidad de instalación y mantenimiento.
  • Configuraciones completas de caja de cableado; incluyendo, 12 o 16 entradas, interruptores de CA y CD.
  • Sistema de refrigeración por aire forzado.
  • Soportes de montaje para posiciones horizontal o vertical.
  • Amplio rango de voltaje de entrada para máxima flexibilidad del diseño del sistema.
  • Topología sin transformador.
Datos técnicos PVS-60-TL-US
Datos de CD
Tensión máxima 1000 V
Tensión de de puesta en marcha 420 …700 V (500 V por default)
Intervalo de tensión operativa de entrada 0.7xVstart…950 V (mín. 360 V)
Tensión nominal de entrada 720 V
Potencia nominal de entrada 61, 800 W
No. De MPPT independientes 3 (versión S y SC) / 1 (versión estándar)
Potencia de entrada máxima para cada MPPT 21,000 W @45°C
Intervalo de tensión de entrada con MPPT 570 - 800 V
Corriente de entrada máxima para cada MPPT 36 A
Corriente máxima de cortocircuito para cada MPPT 55 A (165 A en caso de MPPT paralelos)
Número de pares de entrada para cada MPPT 5 (solo versión S y SC)
Tipo de conexión Bloque de terminales de tornillo (versión estándar y S) o conector de acoplamiento rápido PV 3 (versión SC)
Protecciones de entrada
Protección contra polaridad inversa Si, de una fuente de corriente limitada
Tipo de protección contra sobretensión para cada MPPT Tipo 2
Control de aislamiento de un Generador Fotovoltaico De acuerdo con la norma local
Capacidad del interruptor por cada MPPT 75 A / 1000 V para cada MPPT
Capacidad del fusible 15 A / 1000 V
Datos de CA
Tipo de conexión Trifásica (3W + PE o 4W + PE), solo el sistema WYE conectado a tierra
Potencia nominal 60,000 W
Potencia máxima de salida 60,000 W up to 30°C
Factor de potencia > 0.995; 0…1 inductiva / capacitiva con Sn máximo
Tensión nominal de la red 480 V
Intervalo de tensiones 384…571 V
Corriente máxima de salida 77 A
Corriente de falla contributaria 92 A
Frecuencia nominal de salida 60 Hz
Distorción armónica total de la corriente < 3%
Cable de CA máxima AWG 3/0 cobre/aluminio
Tipo de conexión de CA Bloque de terminales de tornillo prensaestopas
Protecciones de salida
Protección anti isla De acuerdo con IEEE 1547
Protección máxima contra sobreintensidad de CA externa 100 A
Dispositivo de protección contra las sobretensiones de salida Tipo 2
Seguridad
Marcado TUV
Normas de seguridad UL 1741, Regla 21, probador HECO según UL 1741 SA, UL1699B, UL 62109-1:2014, UL 50E (Tipo 4x), IEEE1547, IEEE1547.1, CSA C22.2 107.1-01-2001, CSA TIL M-07, FCC Parte 15 Sub-parte B Clase B Limitada
Ficha técnica
