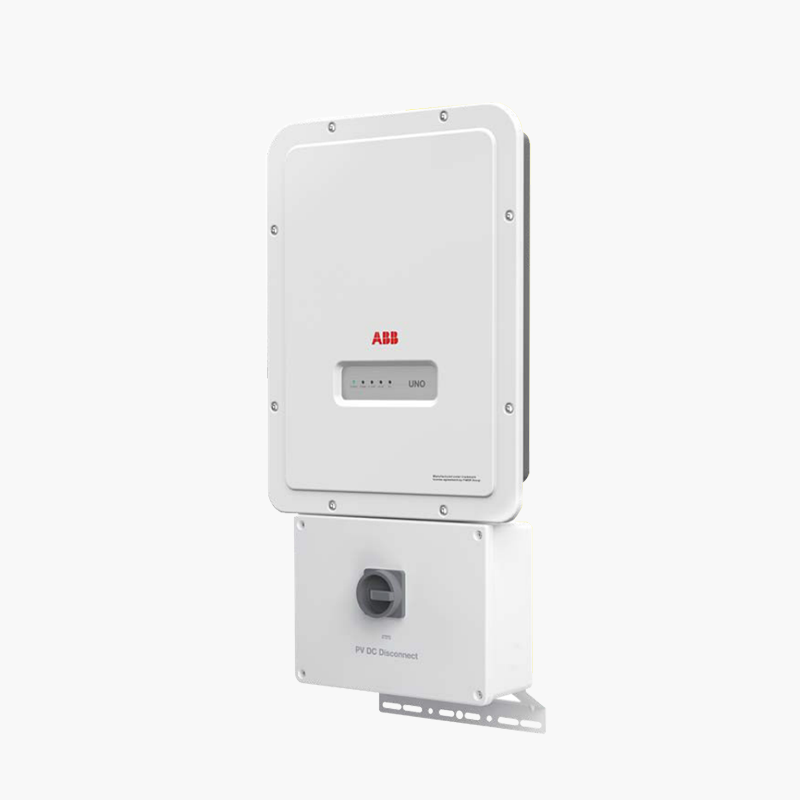

UNO-DM-PLUS

Descripción:

  • Acceso inalámbrico a la interfaz de usuario web incorporada.
  • Capacidad de puesta en servicio sencilla.
  • Cumple con UL 1741 SA.
  • Preparado para el futuro con conectividad integrada para construcción e integración de redes inteligentes.
  • Control de alimentación dinámico (por ejemplo, "inyección cero").
  • Actualización de firmware Remote Over The Air (OTA) para inversor y componentes.
  • Compatible con Modbus TCP / RTU Sunspec.
  • Monitoreo remoto a través de la nube Aurora Vision®.
  • Sección de entrada dual con MPPT independiente.
  • Proveedor de energía de apagado rápido integrado.
Datos técnicos UNO-DM-3.3-TL-PLUS-US UNO-DM-3.8-TL-PLUS-US UNO-DM-4.6-TL-PLUS-US UNO-DM-5.0-TL-PLUS-US
Tensión nominal de CA para redes eléctricas (Vcar) 208 V 240 V 208 V 240 V 208 V 240 V 208 V 240 V
Potencia aparente en la placa de datos (Smax) 3300 VA 3300 VA 4200 VA 4200 VA 4600 VA 6400 VA 5000 VA 5000 VA
Potencia activa de salida en la placa de datos (Pmax) 3300 W 3300 W 4200 W 4200 W 4600 W 6400 W 5000 W 5000 W
Potencia activa de salida a VCAr y f.p. 0.9 2700 W 3000 W 3000 W 3450 W 3780 W 4140 W 4118 W 4500 W
Datos de CD
No. De MPPT 2 2 2 2 2 2 2 2
Potencia máxima utilizable por canal 2000 W 3000 W 3000 W 3000 W 3000 W 3000 W 3000 W 3500 W
Tensión máxima 600 V 600 V 600 V 600 V 600 V 600 V 600 V 600 V
Tensión de arranque 200 V (Aj. 120-350) 200 V (Aj. 120-350) 200 V (Aj. 120-350) 200 V (Aj. 120-350)
Corriente máxima 20 A 32 A 32 A 38 A
# de terminales para amarre de cables 2 pares, capacidad de conexión de dos cadenas en paralelo.
Acomodo de terminaciones de cables Terminales de conexiones, abrazadera de presión, AWG 20- 8.
Datos de CD
Tipo de conexión 1φ/2W Split-φ/3 W 1φ/2W Split-φ/3 W 1φ/2W Split-φ/3 W 1φ/2W Split-φ/3 W
Rango ajustable de tensión 183-228 V 211-264 V 183-228 V 211-264 V 183-228 V 211-264 V 183-228 V 211-264 V
Rango ajustable de frecuencia 50-64 Hz
Corriente máxima 14.5 A 16 A 20 A 22 A
Factor de potencia >0.995, aj. +/-0.8
Terminación de cableado para la red eléctrica Terminal de conexiones, abrazadera de presión, AWG 20 - 6
Datos de CD
Protecciones de entrada
Protección contra polaridad inversa Si, desde la fuente de corriente limitada
Tipo de protección contra sobretensión Varistor
Detección de falla a tierra del SFV Resistencia de aislamiento previo al arranque y protección contra corriente dinámica de falla a tierra.
Protecciones de salida
Protección anti isla Cumple con los requerimiento de los estándares UL 1741 / IEEE 1547.
Protección contra sobretensión Varistor, 2 (L1 - L2 / L1 - G)
Clasificación máxima de dispositivo de protección contra sobrecorriente CA 20 A 20 A 25 A 30 A
Seguridad
Seguridad y estándares UL1741, IEEE1547.1, CSA-C22.2 N. 107.1-01, UL1998 UL 1699B, FCC Parte 15 Clase B
Estándar para redes eléctricas UL 1741 SA, IEEE 1547, Regla 21, Regla 14 (HI)
