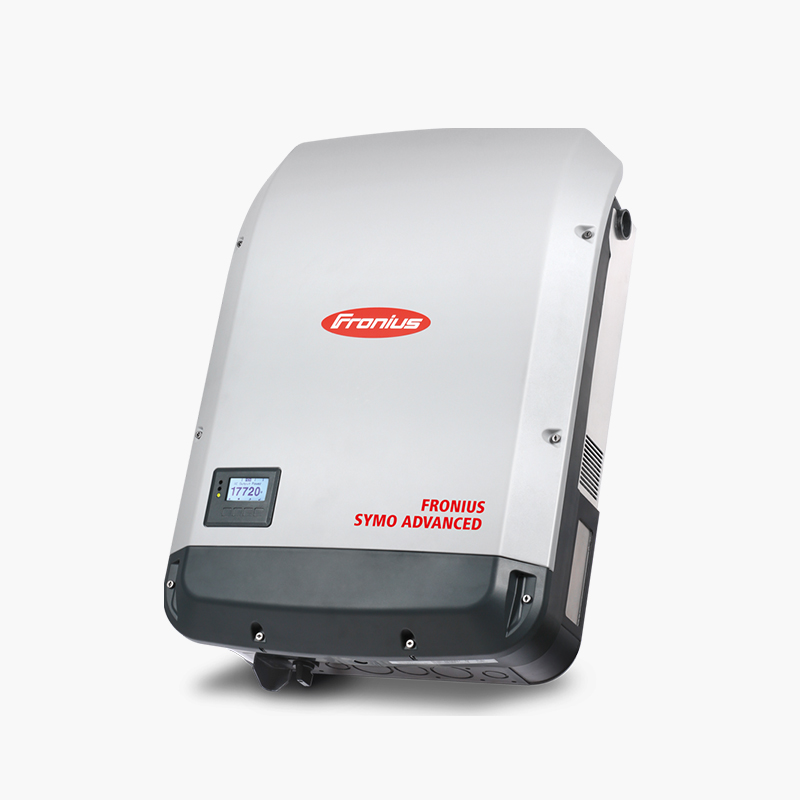

Fronius Symo

Descripción:

Con categorías de potencia del 10 al 24 kW, el inversor trifásico sin transformador Fronius Symo es una perfecta solución compacta para aplicaciones comerciales. Su doble seguimiento del punto de máxima potencia, alta tensión máxima del sistema, amplio rango de voltaje de entrada y el uso sin restricciones en interiores y exteriores garantiza la máxima flexibilidad en el diseño del sistema fotovoltaico. Como miembro de la nueva familia SnapINverter, el Fronius Symo cuenta con el sistema de montaje SnapINverter, lo que permite instalaciónes y servicios de campo seguros y convenientes. Las características líderes en la industria ahora vienen de serie con el Fronius Symo, incluyendo: protección de arco, monitorización inalámbrica integrada e interfaces SunSpec Modbus para el seguimiento y registro de datos a través de la plataforma móvil o en línea Fronius, Solar.web. Esto hace al Fronius Symo uno de los inversores con mayor conectividad, eficiencia y de fácil uso en el mercado. La versión SYMO Ligth no incluye la tarjeta de monitoreo integrada.

Datos técnicos Symo 10.0-3 208-204 Symo 12.0-3 208-204 Symo 15.0-3 480 Symo 20.0-3 480 Symo 22.7-3 480 Symo 24.0 - 3 480
Dimenciones (ancho x alto x largo) (51.1 x 72.4 x 22.6) cm (51.1 x 72.4 x 22.6) cm
Peso 41.0 kg 43.4 kg
Envolvente NEMA 4X
Temperatura ambiente -40 a 55 °C
Terminales de CD 6x DC+ y 6x DC- terminales de tornillo para cobre
Terminales de conexión de CA Terminal de tornillo 14 - 6 AWG
Datos de CD
No. De MPPT 2
Potencia recomendada (KW) 8.0 - 13.0 9.5 - 15.5 12.0 - 19.5 16.0 - 26.0 18.0 - 29.5 19.0 - 31.0
Máxima corriente MPPT1 / MPPT2 25.0 A / 16..5A 49.5 A / 37.5 A
Máxima CD total 41.5 A 51 A
Rango de tensión de operación 200 V - 600 V 200 V - 1000 V
Tensión máxima 600 V 1000 V
Corriente máxima 33 A 33 A 15 A
Tamaño de conductor admisible CD 6 AWG cobre, 6 AWG aluminio, 2 AWG cobre o aluminio con peineta de distribución.
Datos de CA
Potencia de salida
208 V 9995 VA 11995 VA - - - -
240 V 9996 VA 11996 VA - - - -
480 V - - 14995 VA 19995 VA 22727 VA 23995 VA
Máxima corriente de salida
208 V 27.7 A 33.3 A - - - -
240 V 24 A 28.9 A - - - -
480 V - - 18.0 A 24.0 A 27.3 A 28.9 A
Breaker CA recomendado
208 V 35 A 45 A - - - -
240 V 30 A 40 A - - - -
480 V - - 25 A 30 A 35 A 40 A
Tensión de red 208 / 220 / 240 V/ 480 V
Frecuencia 60 Hz
Eficiencia máxima 97.00% 98.00%
Factor de potencia 1 (ajustable 0.85-1 ind / cap)
Dispositivos de protección
AFCI
Desconexión de CD
Polaridad inversa de CD
Protección contra fallas de tierra con interruptor de monitor de aislamiento.
Certificaciones / estándares UL 1741-2010 Segunda Edición (incl. UL1741 Supplement SA 2016-09 for California Rule 21 and Hawaiian Electric Code Rule 14H), UL1998 (para funciones: AFCI, RCMU y monitorización de aislamiento), IEEE 1547-2003, IEEE 1547a-2014, IEEE 1547.1-2003, ANSI/ IEEE C62.41, FCC Part 15 A & B, NEC 2017 Artículo 690, C22. 2 No. 107.1-16, UL1699B Issue 2 -2013, CSA TIL M-07 Issue 1 -2013 UL 1741-2010 Segunda Edición (incl. UL1741 Supplement SA 2016-09 for California Rule 21 and Hawaiian Electric Code Rule 14H), UL1998 (para funciones: AFCI, RCMU y monitorización de aislamiento), IEEE 1547-2003, IEEE 1547a-2014, IEEE 1547.1-2003, ANSI/ IEEE C62.41, FCC Part 15 A & B, NEC 2017 Artículo 690, C22. 2 No. 107.1-16, UL1699B Issue 2 -2013, CSA TIL M-07 Issue 1 -2013.
